热电偶工作原理
热电偶是依靠电压信号工作而不是电阻信号
正确的结论:
电阻值正常的热电偶不一定是能正常工作的热电偶,但电阻值不正常的热电偶肯定是已经损坏的热电偶。
很多人认为:
用万用表的电阻档来测试热电偶,以此判别热电偶的好坏。
热电偶:是将温度变化转换成电信号的一种传感器。
使用塞贝克效应做成的温度
传感器称为“热电偶” .
塞贝克效应:两种不同金属线相接,让连接处两端产生温度差,就会有电压产生的现象。
①
两种不同金属
②
存在温度差
热电偶测量仪表的工作图

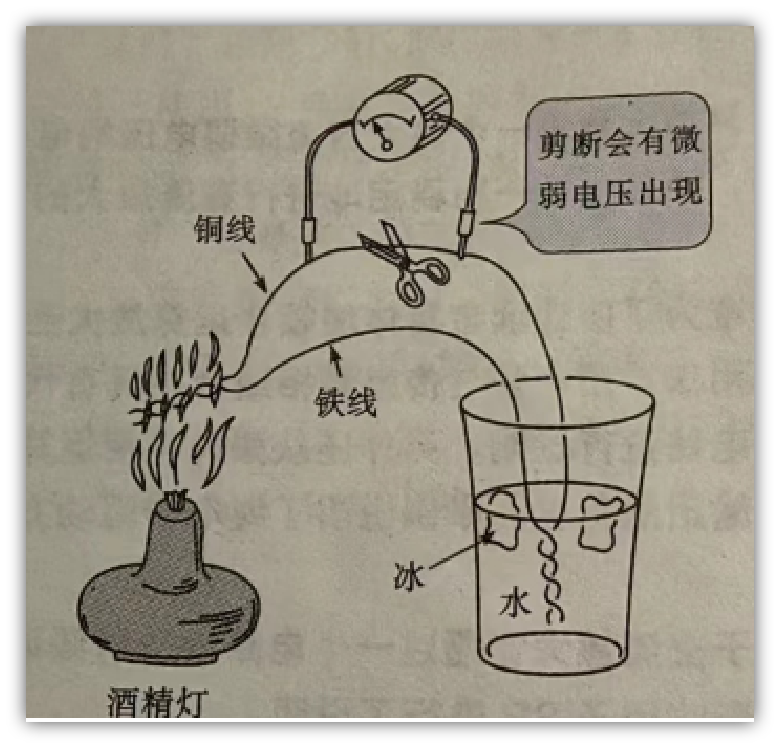

图解热电偶测温原理

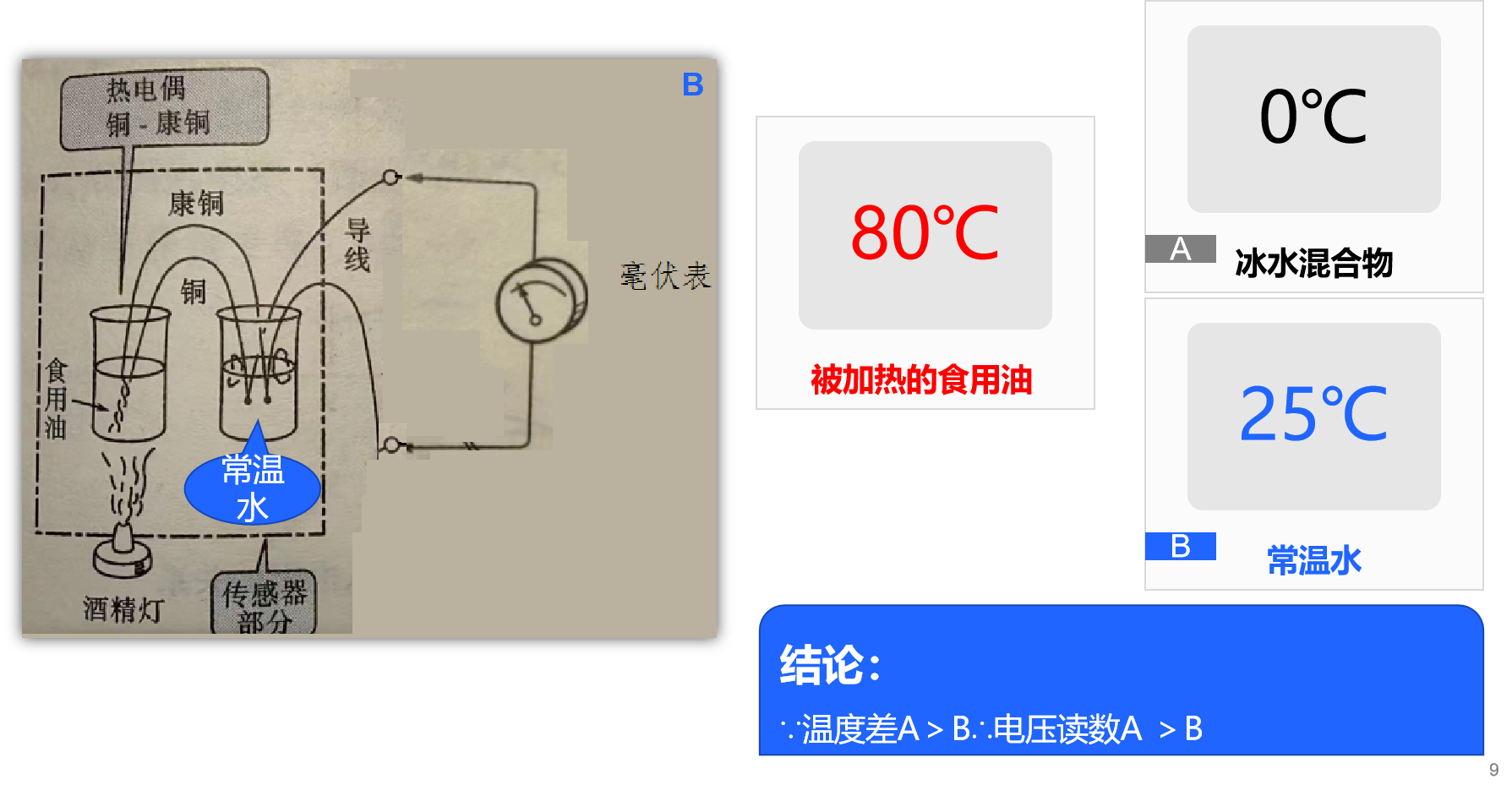

假设将冰水混合物换成常温水,电压会有什么结果呢?

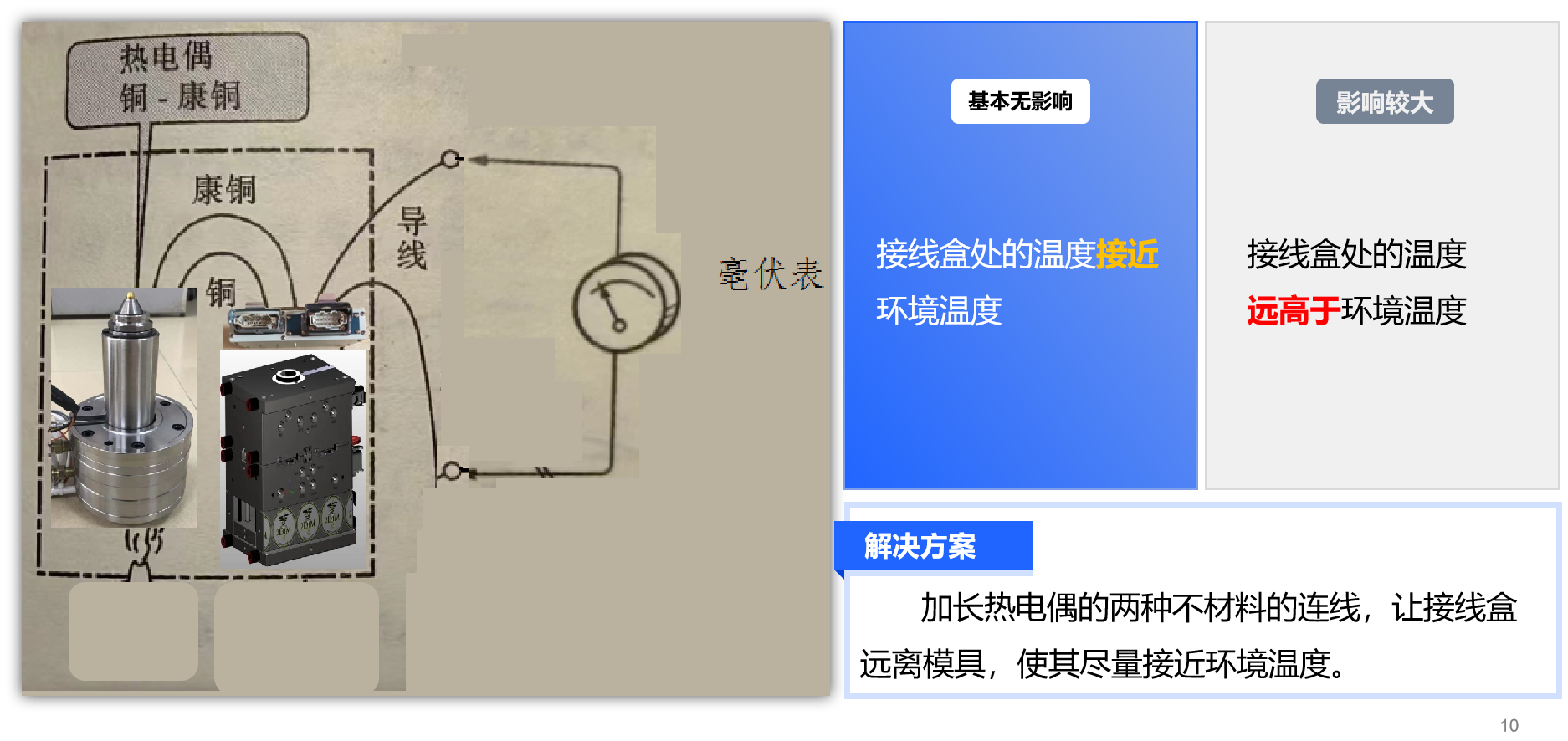

热流道类比

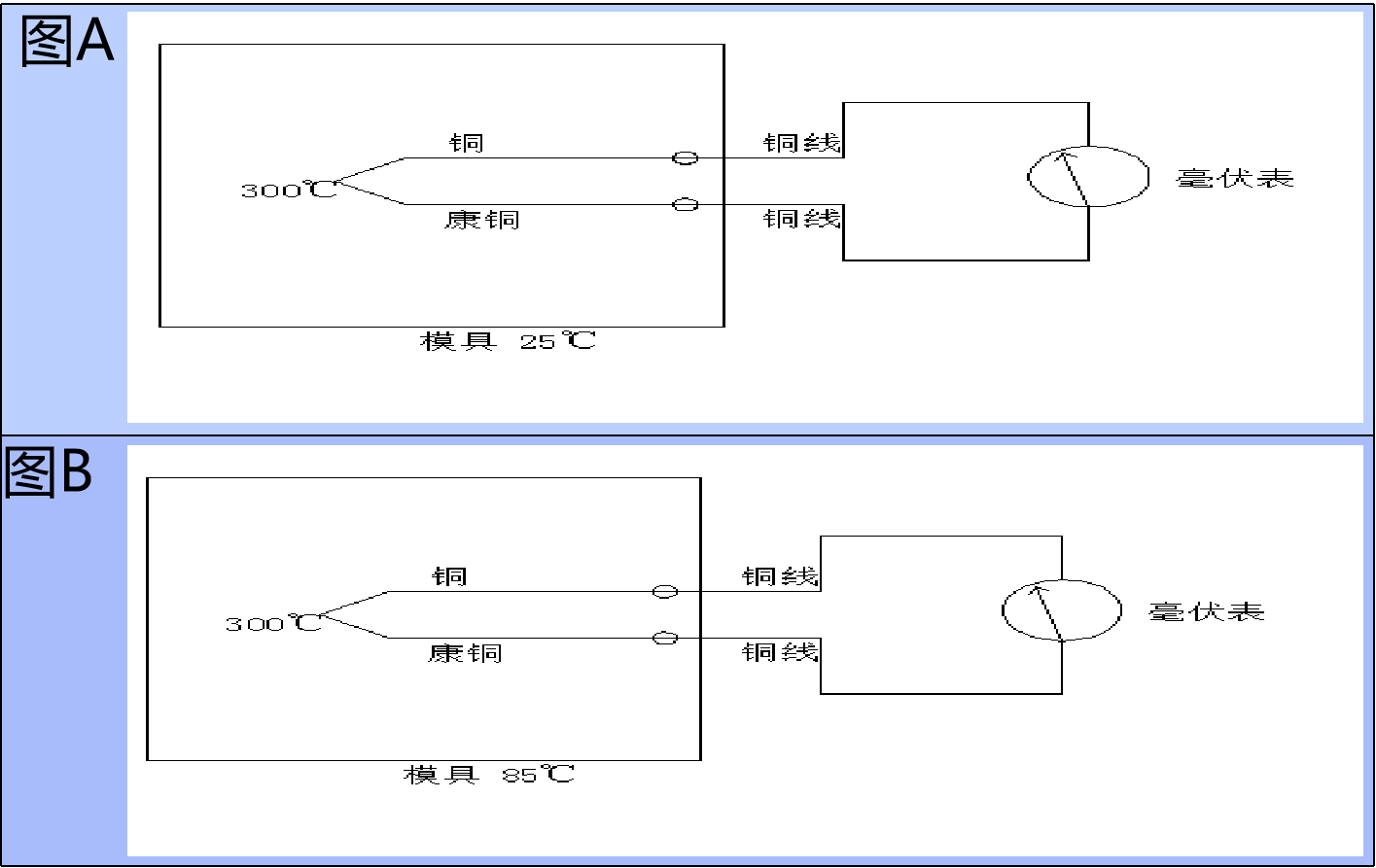

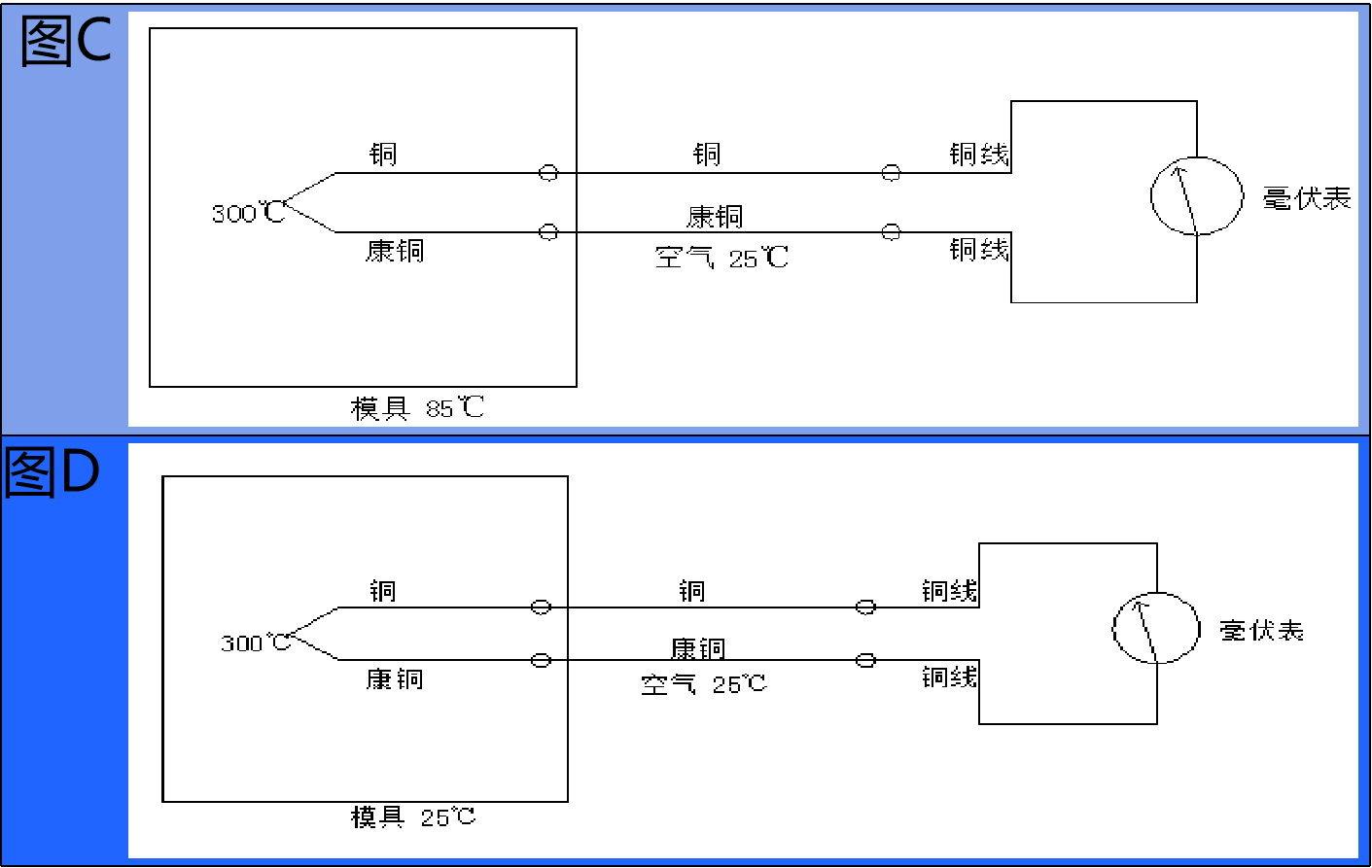

思考:将以下4图中毫伏表信号大小进行排序
